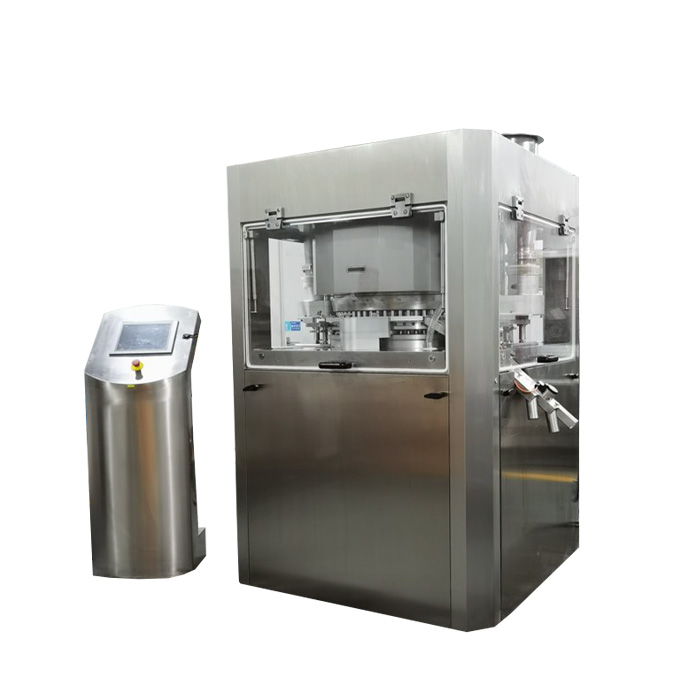

Высокоскоростной роторный таблеточный пресс
|
Модель |
GZPK720-51 |
|
Производительность |
88 200 – 244 800 шт/ч |
|
Плановая производительность по таблетке Ø25мм |
91 800 – 122 400 шт/ч |
|
Количество станций прессования |
51 шт |
|
Максимальное предварительное давление |
100 кН |
|
Максимальное основное давление |
100 кН |
|
Максимальный диаметр таблетки |
25 мм |
|
Максимальная длина фигурной таблетки |
25 мм |
|
Глубина заполнения |
24 – 28 мм |
|
Максимальная толщина таблетки |
17 мм |
|
Скорость вращения поворотного стола |
5 – 50 об/мин |
|
Оснащение |
Пульт управления: 12-дюймовый HMI, ПЛК и VFD (Siemens) с возможностью отображения основного давления/толщины/глубины наполнения и возможностью удаленного доступа r РЬШ через интернет; Автоматическая коррекция веса таблетки; Автоматическая система подачи смазки; Уплотнительные прокладки и маслоулавливающие кольца на верхних пуансонах; Датчик уровня сырья |
|
Контактирующие детали: бункеры, лопасти питателя, разгрузочные желоба |
Нерж. сталь 316L |
|
Материал средней части поворотного стола |
Сталь 2Cr13, закаленная |
|
Мощность двигателя |
11 кВт |
|
Размеры пульта управления |
890 x 500 x 1 200 мм |
|
Габаритные размеры |
1 300 x 1 300 x 2 000 мм |
|
Вес |
~ 5 500 кг |
Пылеулавливатель
|
Модель |
XCG-25 |
|
Производительность |
1 410 – 1 704 м³/ч |
|
Максимальное рабочее давление |
3 500 Па |
|
Эффективность очистки (для частиц размером 1,0 мкм) |
99 % |
|
Максимальная рабочая температура |
<80 °C |
|
Требуемое давление сжатого воздуха |
0,4 – 0,6 МПа |
|
Площадь фильтрации, материал |
27 м², полиэстер |
|
Способ очистки |
Импульсная продувка |
|
Мощность |
3 кВт |
|
Вес |
236 кг |
Конвейерная система
|
Высота подачи |
2 100 мм |
|
Количество горизонтальных конвейеров |
2 шт. |
|
Длина горизонтального конвейера |
3 709 мм |
|
Количество наклонных конвейеров |
1 шт. |
|
Длина общая / наклонного конвейера |
9 200 / 5 325 мм |
Весовой дозатор с приемным бункером
|
Модель |
DCS-QQ-25 |
|
Производительность |
10 - 25 шт/мин |
|
Объём наполнения |
1 - 25 кг |
|
Точность наполнения |
± 0,8% |
|
Объём приёмного бункера |
140 л |
|
Объём бункеров для взвешивания |
13,6 л (6,8 л х 2 шт) |
|
Способ упаковки тары |
Прострочка ниткой |
|
Панель управления |
Сенсорный экран 7-дюймов, управление ПЛК |
|
Мощность |
0,45 кВт |
|
Габаритные размеры |
680 х 560 х 2 000 мм |
|
Вес |
85 кг |
Узел прошивки мешков с конвейером
|
Размеры конвейерной ленты |
2 000 х 600 х 600 мм |
|
Габаритные размеры |
2 000 х 1 000 х 1 700 мм |
|
Вес |
~ 180 кг |

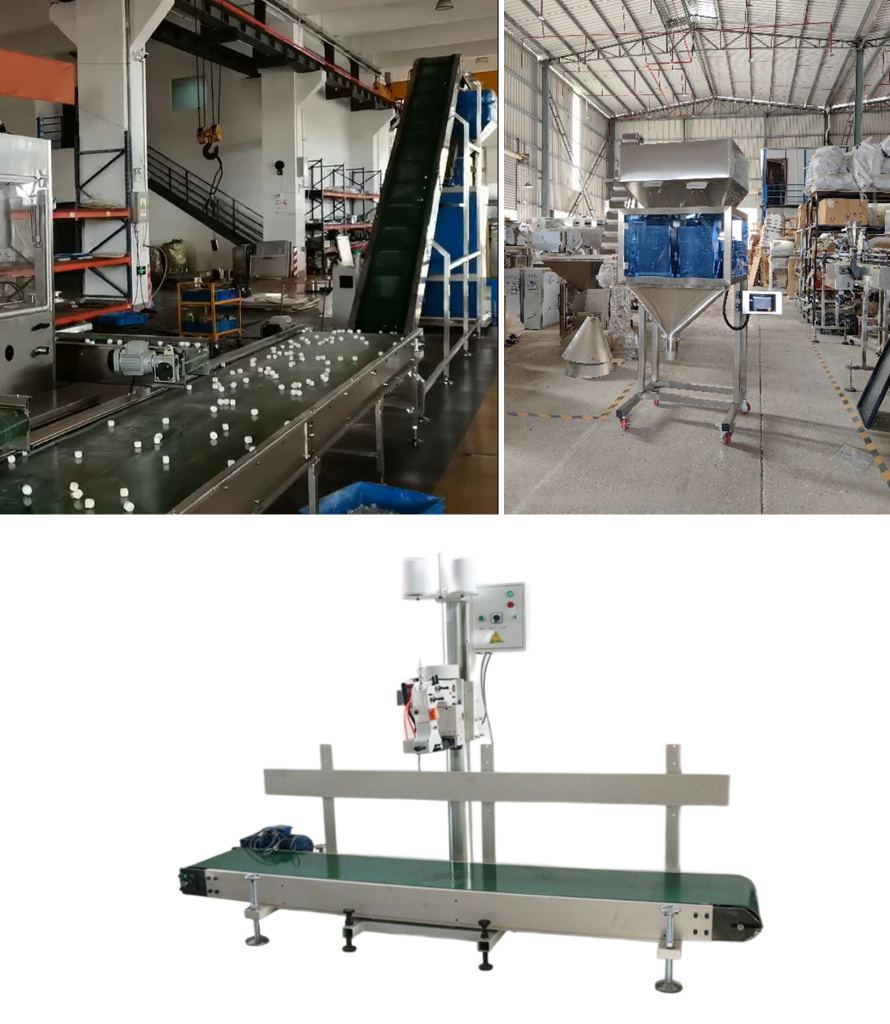

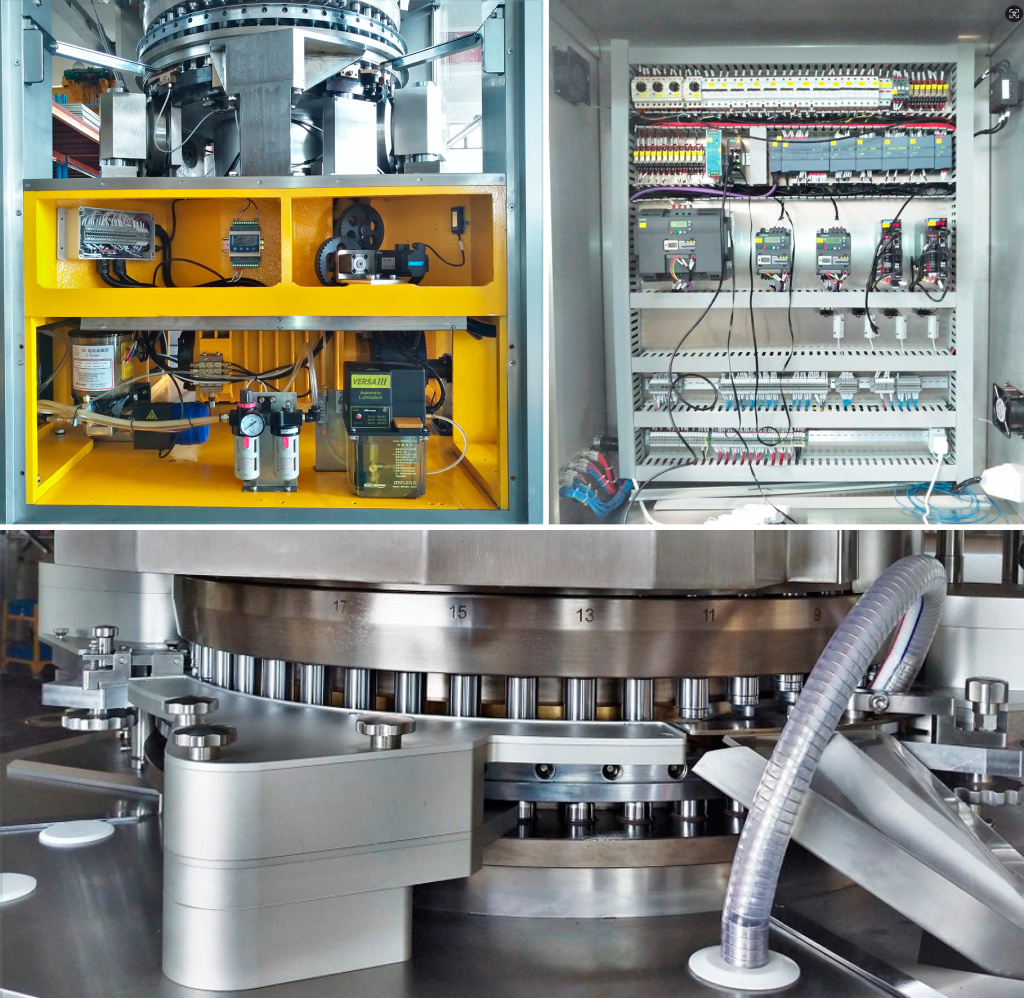

Фото оборудования

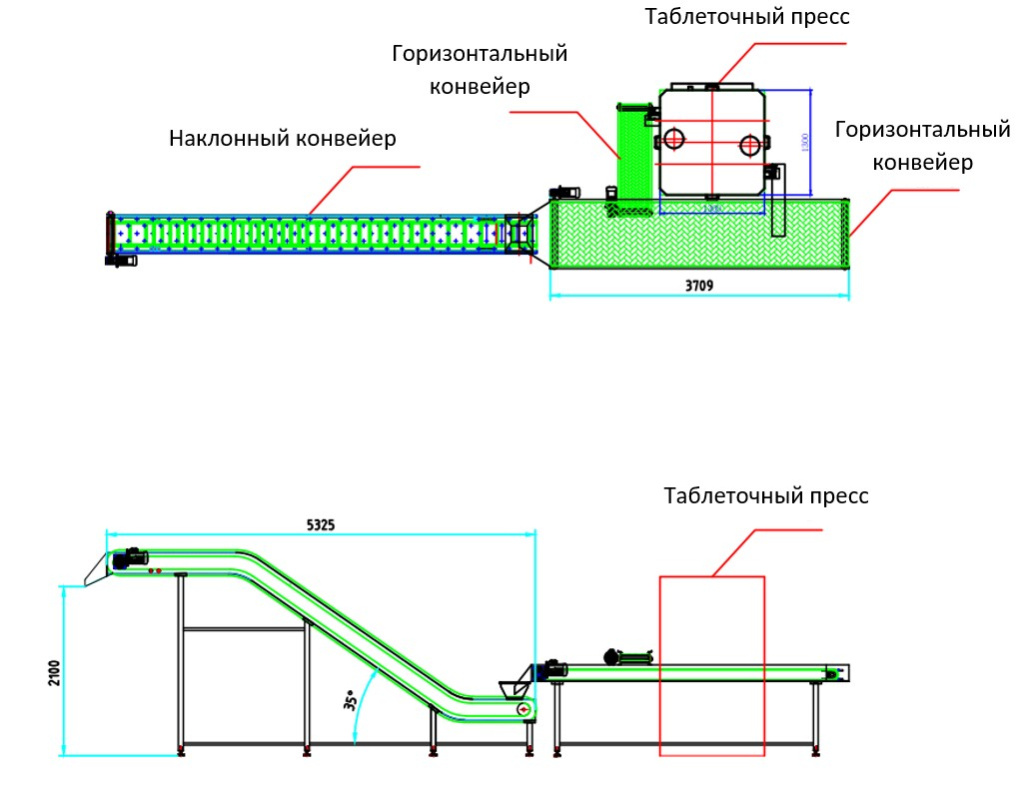

Схема оборудования
