Схема оборудования
Чертежи пресс-форм

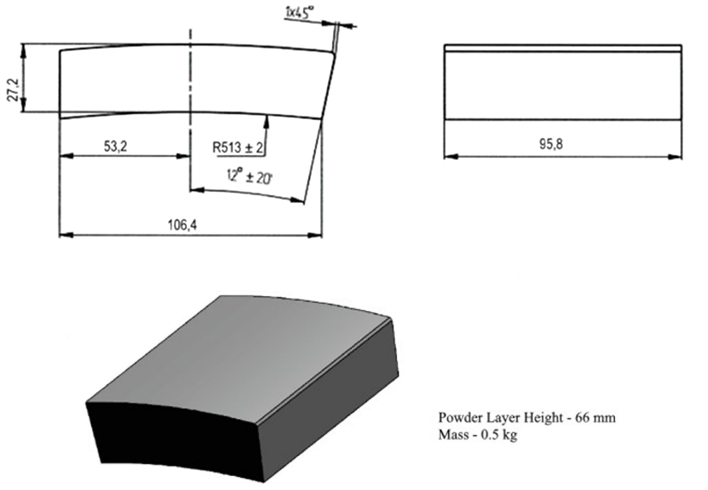

Чертеж и 3D-модель цилиндрической пластины

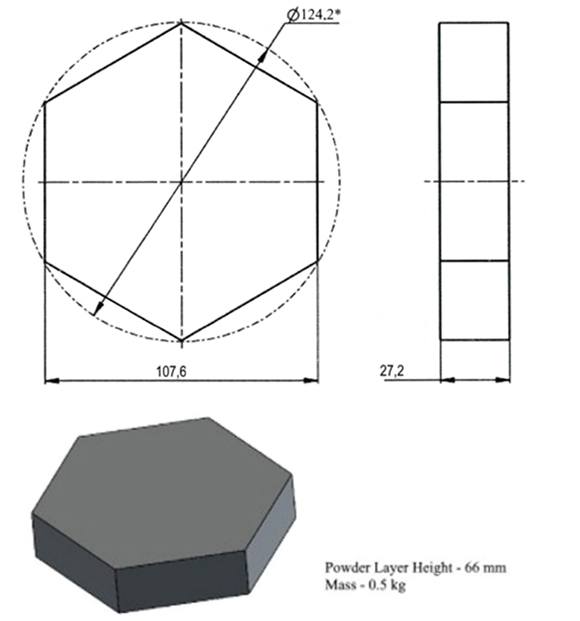

Чертеж и 3D-модель шестигранной пластины

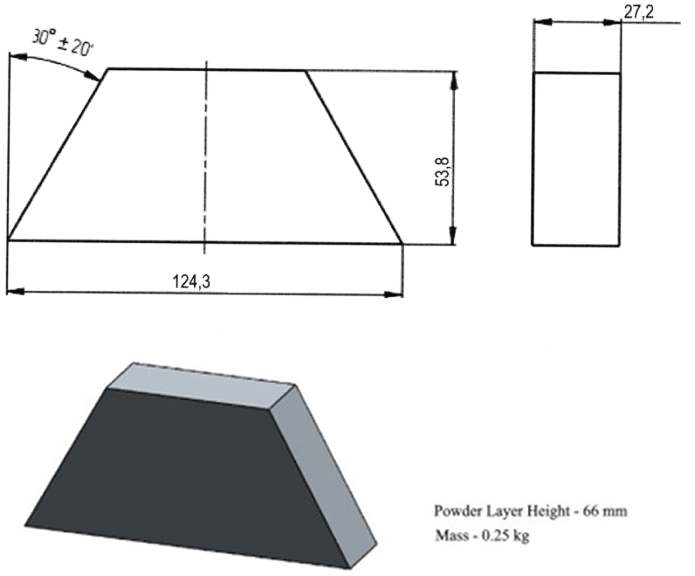

Чертеж и 3D-модель трапециевидной пластины

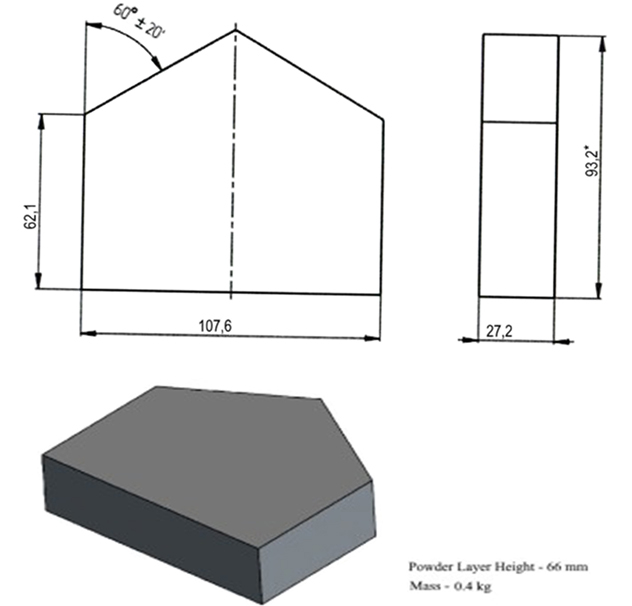

Чертеж и 3D-модель пятигранной пластины

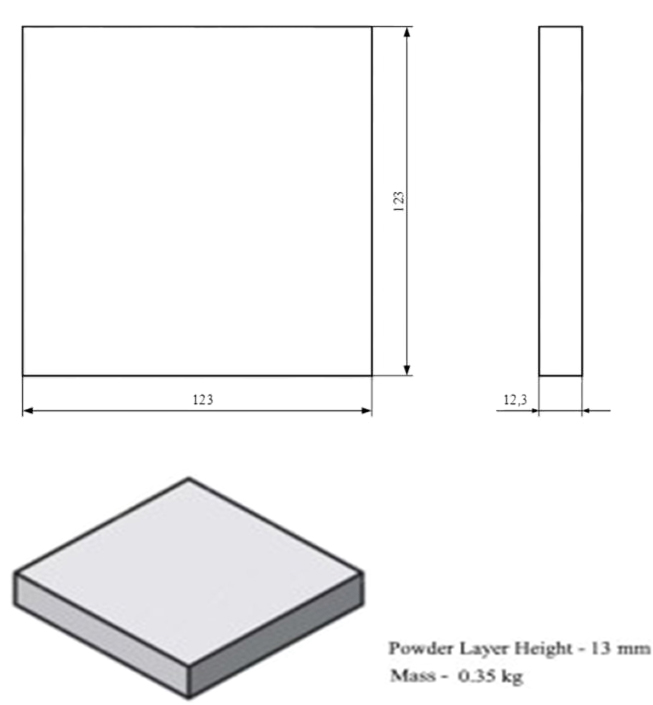

Чертеж и 3D-модель квадратной пластины
| Мощность двигателя (кВт) | 49,6 |
| Максимальное рабочее давление (МПа) | 25 |
| Максимальный ход главного цилиндра (мм) | 550 |
| Габаритные размеры стола (мм) | 900 х 800 |
| Объем бункера (л) | ~900 |
| Максимальное усилие основного прессования (кН) | 3000 |
| Ход выталкивающего цилиндра (мм) | 250 |
| Максимальная высота в поднятом положении (мм) | 600 |
| Максимальное усилие выталкивающего цилиндра (кН) | 1000 |
| Скорость ползуна без нагрузки (мм/с) | 220 |
| Скорость ползуна подъема без нагрузки (мм/с) | 200 |
| Скорость ползуна подъема прессования (мм/с) | 5-20 |
| Диаметр гранул (мкм) | 50-300 |
| Медианный диаметр гранул D50 (мкм) | 80 |
| Материал матрицы | Вольфрамовая сталь YG15, твердостью около HRC69 |
| Материал пуансона | DC53 с покрытием из карбида вольфрама, твердостью около HRC60 |
| Максимальное давление прессования пресс-форм (МПа) | 225 |
| Габаритные размеры (мм) | 2600 х 1800 х 3900 |
| Вес (кг) | ~14 000 |
